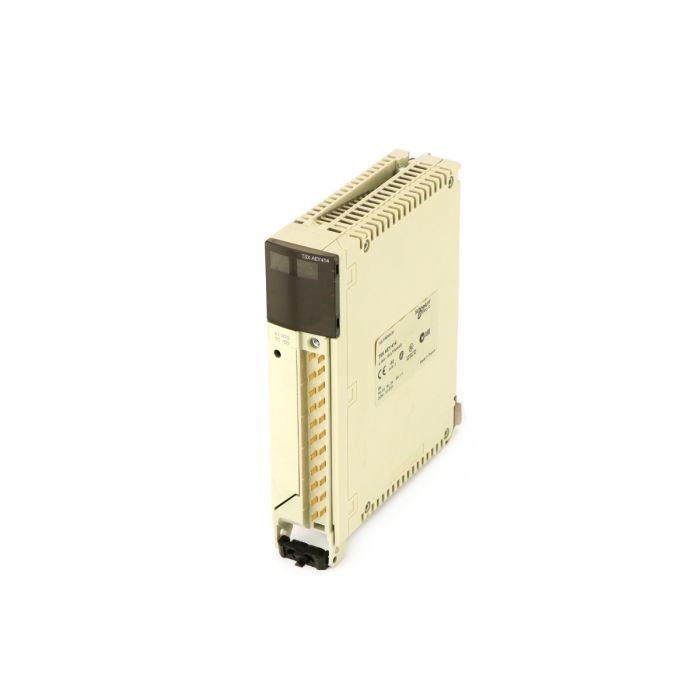

Schneider Electric TSXAEY414
ANALOG INPUT MODULE - 4 LOW LEVEL INPUT - MULTIRANGE - 16 BITS
HT
HT
HT
Besoin de plus ?
Besoin de quelque chose que nous n'avons pas actuellement en stock ? Notre équipe d'approvisionnement peut vous aider à trouver ce dont vous avez besoin.
Module d'entrée analogique TSXAEY414 – Schneider Electric
Le TSXAEY414 est un module d'entrée analogique multigamme à 4 canaux, conçu pour les automates programmables Modicon Premium. Il permet l'acquisition précise de signaux analogiques variés, tels que des tensions, des courants, des résistances et des températures, grâce à une conversion analogique/numérique sur 16 bits.
Caractéristiques techniques principales
• Nombre d'entrées analogiques : 4 canaux isolés
• Types de signaux pris en charge :
o Tension : ±10 V, 0–10 V, ±5 V, 0–5 V, 1–5 V
o Courant : 0–20 mA, 4–20 mA (avec shunt externe fourni)
o Résistance : 0–400 Ω, 0–3850 Ω
o Sondes de température : Pt100, Pt1000, Ni1000 (2 ou 4 fils)
o Thermocouples : types B, E, J, K, L, N, R, S, T, U
• Conversion analogique/numérique : 16 bits (0 à 65 535)
• Temps de cycle de lecture : 550 ms pour les 4 canaux
• Isolation électrique :
o Entre canaux : 2830 Vrms
o Entre canaux et bus : 1780 Vrms
• Consommation électrique : 660 mA à 5 V DC
• Bloc de connexion : Bornier à vis (référence TSX BLY 01, fourni séparément)
• Plage de température de fonctionnement : 0 à 60 °C
• Indice de protection : IP20
Principaux avantages
• Polyvalence : Compatible avec une large gamme de capteurs et de signaux analogiques, facilitant l'intégration dans divers processus industriels.
• Précision : Conversion sur 16 bits assurant une acquisition précise des données analogiques.
• Isolation renforcée : Protection contre les interférences électriques et amélioration de la fiabilité du système.
• Compatibilité : Intégration aisée dans les systèmes existants de la gamme Modicon Premium.
Remplacement recommandé
Le module TSXAEY414 a été discontinué le 2 décembre 2020. Schneider Electric recommande le BMXART0414 comme module de remplacement, offrant des fonctionnalités similaires avec des améliorations en termes de performances et de compatibilité.
Le TSXAEY414 est un module d'entrée analogique multigamme à 4 canaux, conçu pour les automates programmables Modicon Premium. Il permet l'acquisition précise de signaux analogiques variés, tels que des tensions, des courants, des résistances et des températures, grâce à une conversion analogique/numérique sur 16 bits.
Caractéristiques techniques principales
• Nombre d'entrées analogiques : 4 canaux isolés
• Types de signaux pris en charge :
o Tension : ±10 V, 0–10 V, ±5 V, 0–5 V, 1–5 V
o Courant : 0–20 mA, 4–20 mA (avec shunt externe fourni)
o Résistance : 0–400 Ω, 0–3850 Ω
o Sondes de température : Pt100, Pt1000, Ni1000 (2 ou 4 fils)
o Thermocouples : types B, E, J, K, L, N, R, S, T, U
• Conversion analogique/numérique : 16 bits (0 à 65 535)
• Temps de cycle de lecture : 550 ms pour les 4 canaux
• Isolation électrique :
o Entre canaux : 2830 Vrms
o Entre canaux et bus : 1780 Vrms
• Consommation électrique : 660 mA à 5 V DC
• Bloc de connexion : Bornier à vis (référence TSX BLY 01, fourni séparément)
• Plage de température de fonctionnement : 0 à 60 °C
• Indice de protection : IP20
Principaux avantages
• Polyvalence : Compatible avec une large gamme de capteurs et de signaux analogiques, facilitant l'intégration dans divers processus industriels.
• Précision : Conversion sur 16 bits assurant une acquisition précise des données analogiques.
• Isolation renforcée : Protection contre les interférences électriques et amélioration de la fiabilité du système.
• Compatibilité : Intégration aisée dans les systèmes existants de la gamme Modicon Premium.
Remplacement recommandé
Le module TSXAEY414 a été discontinué le 2 décembre 2020. Schneider Electric recommande le BMXART0414 comme module de remplacement, offrant des fonctionnalités similaires avec des améliorations en termes de performances et de compatibilité.
ANALOG INPUT MODULE - 4 LOW LEVEL INPUT - MULTIRANGE - 16 BITS
General
Manufacturer:
Schneider Electric
Range:
Modicon Premium
Type d'articles:
Analog modules
PLM
Phase de produit :
Phase-Out
Logistics
Dimensions (cm):
18,00 x 25,50 x 5,50
Poids:
1,03kg
Numéro de produit:
85389091
Codage d'exportation :
N
